反激式开关电源 原理、设计与应用全解析

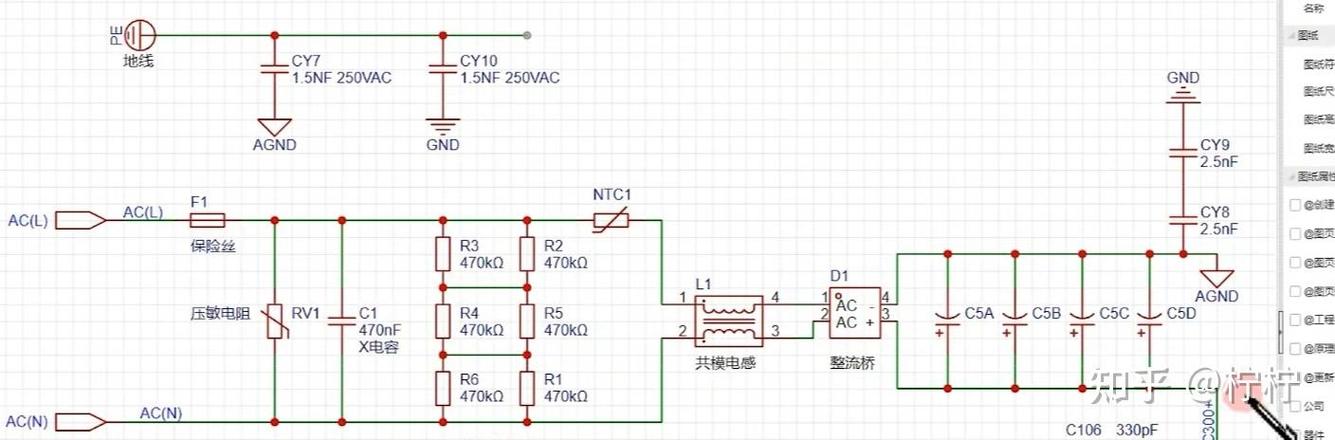

反激式开关电源\n\n一、引言\n\n开关电源（SMPS）作为现代电子设备的核心供电单元，凭借高效率、小体积和宽输入范围等优势，已全面取代传统的线性电源。在众多拓扑结构中，反激式（Flyback）因其电路简单、成本低廉且能实现多路输出，成为中小功率场合（通常5W~150W）的首选方案。本文将从基本原理、工作模式、关键设计及典型应用等方面，对反激式开关电源进行全面解析。\n\n二、反激式开关电源的基本原理\n\n反激式变换器本质上是在Buck-Boost变换器的基础上，通过增加一个隔离变压器（实际为耦合电感）演变而来。其核心工作过程分为两个阶段：\n\n1. 开关管导通阶段：当主开关管（通常为MOSFET）导通时，输入电压加在变压器初级绕组两端，初级电流线性上升，变压器存储能量。此时，次级整流二极管因承受反向偏压而截止，负载能量由输出储能电容提供。\n2. 开关管关断阶段：当开关管关断时，变压器初级电流中断，根据电磁感应定律，次级绕组产生反向电动势，使次级整流二极管导通。变压器储存的能量通过次级绕组向负载释放，同时为输出电容充电。\n\n通过控制开关管的导通与关断（即PWM调制），即可稳定输出电压。反激式电源的变压器不仅承担磁耦合与隔离作用，还在开关导通期间储能，因此也被称为“储能变压器”。\n\n三、工作模式\n\n根据变压器中电流是否连续，反激式开关电源可工作于三种模式：\n\n1. 连续导通模式（CCM）：在开关管再次导通前，变压器次级电流未降至零流。优点：峰值电流小，输出纹波低；缺点：变压器体积较大，存在右半平面零点，环路补偿较复杂。\n2. 断续导通模式（DCM）：在开关管再次导通前，次级电流已降为零，变压器能量完全释放。优点：环路稳定性好，变压器体积小；缺点：峰值电流大，EMI噪声较严重，适合小功率场合。\n3. 临界导通模式（BCM）：介于上述两者之间，开关管在次级电流刚好降至零时导通。常用于准谐振（QR）控制，可实现谷底开通，降低开关损耗，提高效率。\n\n实际设计中，需根据功率、效率和EMI要求选择合适的工作模式。\n\n四、关键设计考量\n\n设计一款高性能的反激式开关电源，需重点关注以下环节：\n\n1. 变压器设计\n- 匝比（Np:Ns）：决定输出电压与反射电压。根据Input Voltage、Output Voltage及最大占空比计算。\n- 初级电感量（Lp）：影响工作模式及峰值电流。由输出功率、开关频率及电流纹波决定。\n- 磁芯与气隙：为防止磁饱和，通常需磨气隙。选择合适磁芯（如EE、EFD、RM等）以优化损耗与体积。\n- 绕组结构：采用三明治绕法可减小漏感，提高耦合；合理排布辅助绕组实现供电与反馈。\n\n2. 开关管与整流二极管\n- 开关管耐压需大于最大输入直流电压、反射电压及漏感尖峰之和，并留有余量。常用600V/650V/700V CoolMOS或高压GaN器件。\n- 次级整流二极管应选低正向压降、快恢复型（如肖特基），耐压大于输出电压与反射电压之和。\n\n3. RCD吸收电路\n用来钳位开关管关断时由漏感引起的电压尖峰，保护开关管。设计需在损耗与钳位电压间折中。\n\n4. 反馈控制\n- 光耦+TL431：最常见隔离反馈方式，精度高，成本低。\n- 辅助绕组反馈：省去光耦，但输出精度较差，适用于对精度要求不高场合。\n- 控制器选择：可根据需求选用PWM控制器（如UC3842）、准谐振控制器（如NCP1380）或集成MOS的电源IC（如TOPswitch）。\n\n5. EMI与散热\n- 添加共模扼流圈、X电容、Y电容等抑制传导EMI。\n- 合理布局，减小环路面积，降低辐射干扰。\n- 根据损耗计算，设计足够散热面积或加装散热片。\n\n五、应用场景\n\n反激式开关电源广泛应用于以下领域：\n- 手机充电器、适配器\n- LED照明驱动\n- 家用电器辅助电源\n- 工业控制与仪器仪表\n- 电力系统智能电表\n\n尤其在小功率、多输出、低成本方案中，反激式拓扑具有不可替代的优势。\n\n六、与展望\n\n反激式开关电源凭借其结构简单、成本优势明显、易于实现多路隔离输出等特点，在中小功率电源领域占据主导地位。随着宽禁带半导体（SiC、GaN）的应用和数字控制技术的结合，反激式电源正朝着更高频率、更高效率、更小体积的方向发展。同步整流、有源钳位等新技术的引入将持续推动反激式电源性能的边界。掌握其原理与设计方法，对于电源工程师而言，始终是一项核心技能。
